遼寧營口民用機場電力監控系統
基本信息：
項目名稱：遼寧營口民用機場電力監控系統
項目地點：遼寧
實施時間：2015年
項目地點：遼寧
實施時間：2015年
項目簡介：

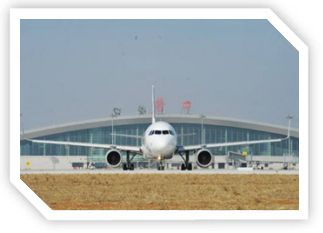

營口市位于遼寧省南部,遼東半島西北部,地域廣闊,生態環境好,自然資源豐富,隨著經濟社會發展,對外交流的增多,營口市對航空交通運輸?shù)男枨笕找嫫惹?。建設營口民用機場,是振興東北老工業基地、壯大營口支柱產業、促進營口地區經濟又好又快發展的迫切需要。

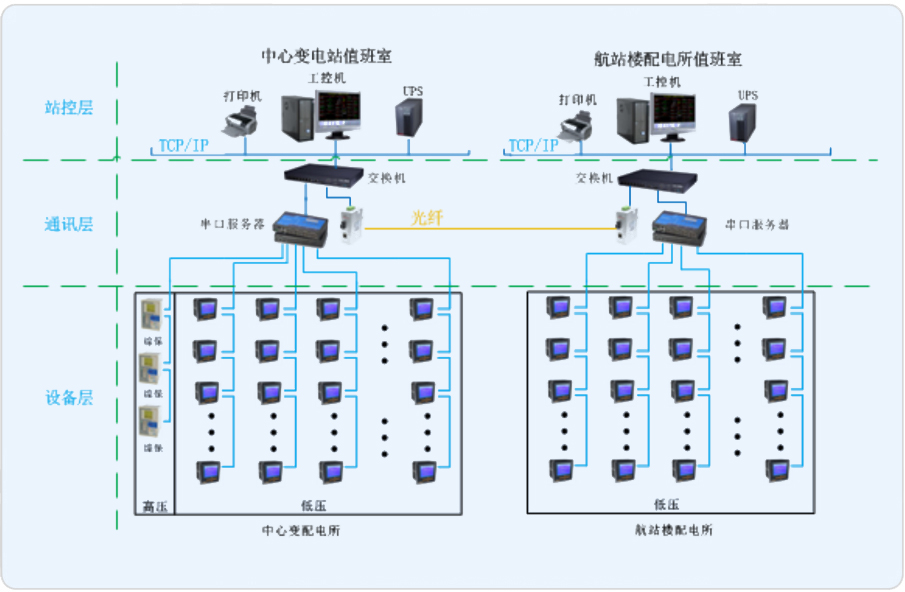

本項目位于營口市蘭旗村，我司承接其中心變配電站及航站樓配電所電力監控系統的系統集成，為對變配電的用電安全、可靠提供保證。
系統采用全中文界面顯示。操作員發出操作執行命令到I/O單元輸出和返回信號從I/O單元輸入至CRT顯示器上顯示的總時間不大于3s（扣除回路和設備的固有動作時間）。從數據采集裝置輸入值越死區到運行工作站CRT顯示≤3s。從數據采集裝置輸入狀態量變位到運行工作站CRT顯示≤2s。全系統實時數據掃描周期≤2s。畫面整幅調用響應時間實時畫面≤1s,其他畫面≤2s。畫面實時數據刷新周期≤3s。雙機自動切換至功能恢復時間≤30s。I/O測控單元加入突變量至數據處理和通信裝置MODEM或網關機出口時間：遙測為≤3s,遙信為≤2s。主、備數據處理通信裝置切換時間≤30s。具有與第三方通訊功能 。
系統實現的功能：
1. 電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示。各回路子畫面上顯示該回路各電參量、回路名稱等信息；
2. 對各回路的電流繪制趨勢曲線，便于分析該回路配電運行工況；
3. 對各回路的電能集抄功能，并可生成時間段內符合客戶管理需求的用電報表；
4. 對各回路儀表進行實時通訊狀態顯示；
5. 對高壓部分進行SOE事件查詢；
6. 多用戶權限管理，便于分級操作。
