上海黨派大廈電能管理系統
基本信息：
項目名稱：上海黨派大廈電能管理系統
項目地點：上海
實施時間：2017年7月
項目地點：上海
實施時間：2017年7月
項目簡介：
建成于1996年的上海民主黨派大廈，是上海統一戰線的標志性建筑之一，她地處市中心鬧中取靜的陜西南路威海路路口。去年以來，經過大修改造，她舊貌換新顏，將為上海統戰工作新發展提供更好的平臺。
上海黨派大廈位于上海市靜安區陜西北路128號，為一棟單體建筑，地上共20層，無地下部分。

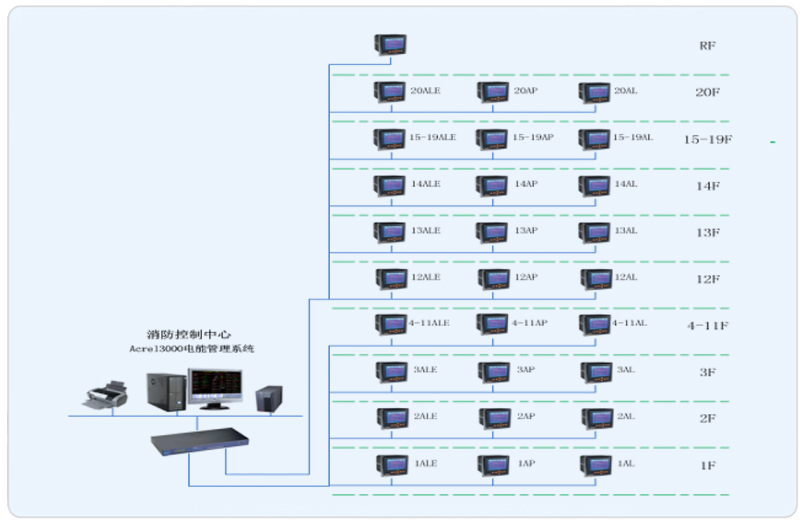

我司本項目承接其樓層部分電能管理系統搭建，完成對配電回路用電的實時監控和管理。該項目進出線回路均采用ACR多功能液晶顯示儀表，其是針對電力系統、公共設施、智能大廈的電力監控需求而設計的網絡電力儀表，它能測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度?，F(xiàn)場儀表以手拉手方式通過屏蔽雙絞線(RVVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在20只左右，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至數據采集器，進而將數據上傳至當?shù)乇O(jiān)控終端。
系統實現的功能：
1.數據采集及處理：通過間隔層單元實時采集現場各種模擬量、電度抄表等。
2.畫面顯示：全部設備的信息、各測量值的實時數據、各種告警信息、計算機監控系統的狀態信息。
3.記錄功能：具有對各種歷史數據的記憶功能，以供隨時查詢、回顧、打印。
4.報警處理：用戶可以按照自己的意愿分類、篩選報警，并將報警歸納于不同的報警窗口中，根據不同的報警級別，采用推出畫面、光顯示、條紋閃爍及不同聲音級別的音響進行報警。
5.應具有完善的用戶管理功能，避免越權操作。
6.歷史曲線顯示：可顯示存于歷史數據庫中的任意模擬量、電度量。
7.報表打印功能：可召喚打印、定時打印各種歷史數據，運行參數，事故報告統計，電度量統計報表。
