山東國瓷功能材料有限公司電力監控系統的設計與應用
基本信息：
項目名稱：山東國瓷功能材料有限公司電力監控系統
項目地點：重慶 涪陵
實施時間：2013年9月至2015年9月
項目地點：重慶 涪陵
實施時間：2013年9月至2015年9月
項目簡介：

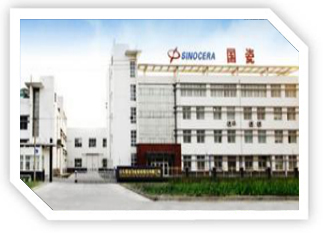

山東國瓷功能材料股份有限公司座落于黃河三角洲高效生態經濟區和山東半島藍色經濟區建設核心區域---東營市經濟技術開發區，是一家集研發、生產、營銷和服務為一體的綜合性中外合資企業，占地面積160余畝，公司專注于介質材料的研制，是國內和全球技術先進的介質材料企業。
安科瑞電氣股份有限公司于2013年9月承接了山東國瓷功能材料有限公司電力監控系統的設計、產品供應及施工調試。采用Acrel-2000型電力監控，完成了山東國瓷功能材料有限公司BT2、CF1變電所內的低壓配出線回路電氣設備遠程監測，保證用電的安全和可靠。
整個系統采用分層分布式結構，主控層監控主機位于BT2值班室內，各變電所間隔層配電柜內安裝有本公司ACR220EFL多功能儀表、ACR220EFLH多功能儀表、ARD2F電動機保護器，共計500多回路。BT2/CF1配電室內各儀表通過RS485總線連接至通訊管理層的串口服務器NPORT5610-16，再通過串口服務器將數據上傳至到主控層電力監控系統。
系統實現的功能：
1. 系統由數據采集裝置采集現場設備的數據，包括電參量，脈沖量及開關量及電流的2-31次諧波分量等，數據傳至監控系統作實時處理；
2.實時更新數據庫及顯示畫面，采用模擬圖實時顯示現場設備運行狀況，顯示實時和歷史事件，并采用打印或報表等方式輸出；
3.系統能對低壓配電系統內所有開關、斷路器位置和故障信號進行有效、安全、可靠、直觀的監視，并可對智能斷路器進行遙控操作。
