東北農業大學電力監控系統的設計與應用
基本信息：
項目名稱：東北農業大學電力監控系統的設計與應用
項目地點：哈爾濱
實施時間：2010年12月
項目地點：哈爾濱
實施時間：2010年12月
項目簡介：
東北農業大學1948年創建于哈爾濱，始稱東北農學院，黑龍江省人民政府與農業部省部共建大學。東北農業大學位于黑龍江省哈爾濱市香坊區木材街 59號。是一所“以農科為優勢，以生命科學和食品科學為特色，農、工、 理、經、管等多學科協調發展”的國家首批“211工程”重點建設大學。

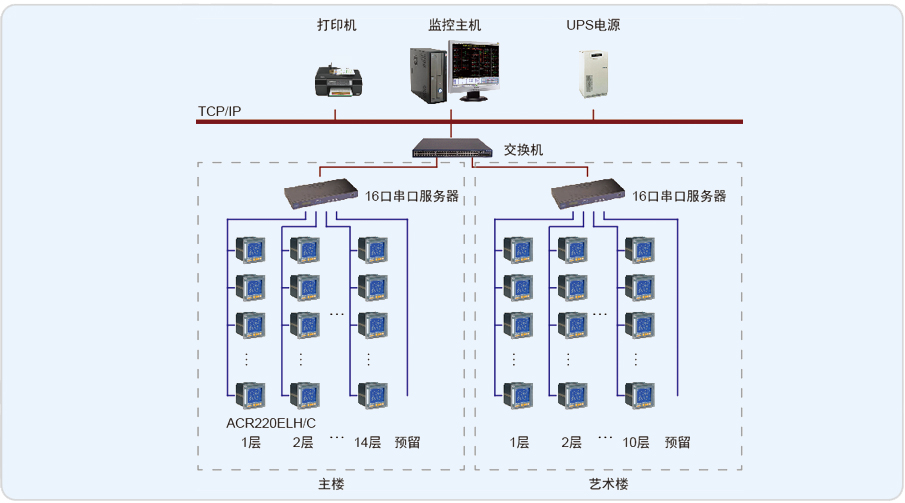

現場設備全集中在同一個配電室中，業主的電氣值班室就近安排在配電室旁，本系統監控中心也安置在該值班室中。系統組網采用常見的3層結構，站控管理層、通訊管理層和現場設備層。
現場設備層設備為600臺電力儀表。這些設備分別根據設計要求安裝在相應的配電回路上。通過RS-485接口實現與上位機系統的數據交互。多功能表的通訊規約為Modbus-RTU;通訊管理層由2臺Nport-5630串口服務器構成。串口服務器將RS-485總線協議轉換為工業以太網協議，通過TCP/IP與站控管理層主機相連，構建數據鏈路。通訊管理層設備均安裝在電氣值班室的值班人員操作臺中，與站控管理層設備安裝在一起；站控管理層設備為華北工控主機、顯示器、HP打印機以及山特UPS電源，均安裝在電氣值班室的操作臺中。通過安裝在主機上的Acrel-2000電力監控系統軟件實現對現場儀表數據的采集、處理以及各種人機交互功能。
系統實現的功能：
系統主要實現的監控功能：
1、高壓一次系統圖、光子牌狀態監測、變壓器溫度信息在線監視；
2、直流屏實時信息顯示、模擬屏開關狀態控制；
3、低壓一次系統圖實時監測、電能質量在線分析；
4、電流趨勢分析與越限報警、能耗統計與報表查詢、分析、打印。
