智慧園區電能質量治理解決方案
1、概述
園區負載比較復雜，大量LED照明、變頻器等設備的使用會導致配電系統諧波污染嚴重，諧波使電能的生產、傳輸和利用的效率降低，干擾無功補償電容器正常投切，中線電流過大，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會引起繼電保護和自動裝置誤動作，使電能計量出現混亂。
為了消除配電系統諧波對配電系統設備的影響，方案配置安科瑞AnSin有源濾波器和AnCos有源無功補償裝置，濾除電網2~31次諧波干擾，提高系統功率因數。
AnSin有源濾波器和AnCos有源無功補償裝置以并聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM變流技術，從變流器中產生一個和當前諧波分量和無功分量對應的反向分量并實時注入電力系統，從而實現諧波治理和無功補償。
2、參考標準
JB/T11067-2011 《低壓有源濾波裝置》
GB/T14549-1993 《電能質量公用電網諧波國家標準》
GB/T 15576-2020《低壓成套無功功率補償裝置》
DL/T1216-2019《低壓靜止無功發生裝置技術規范》
《全國民用建筑工程設計技術措施—節能專篇：電氣》
《江蘇省電力保護條例》
《上海軌道交通無功補償及諧波治理指導意見》

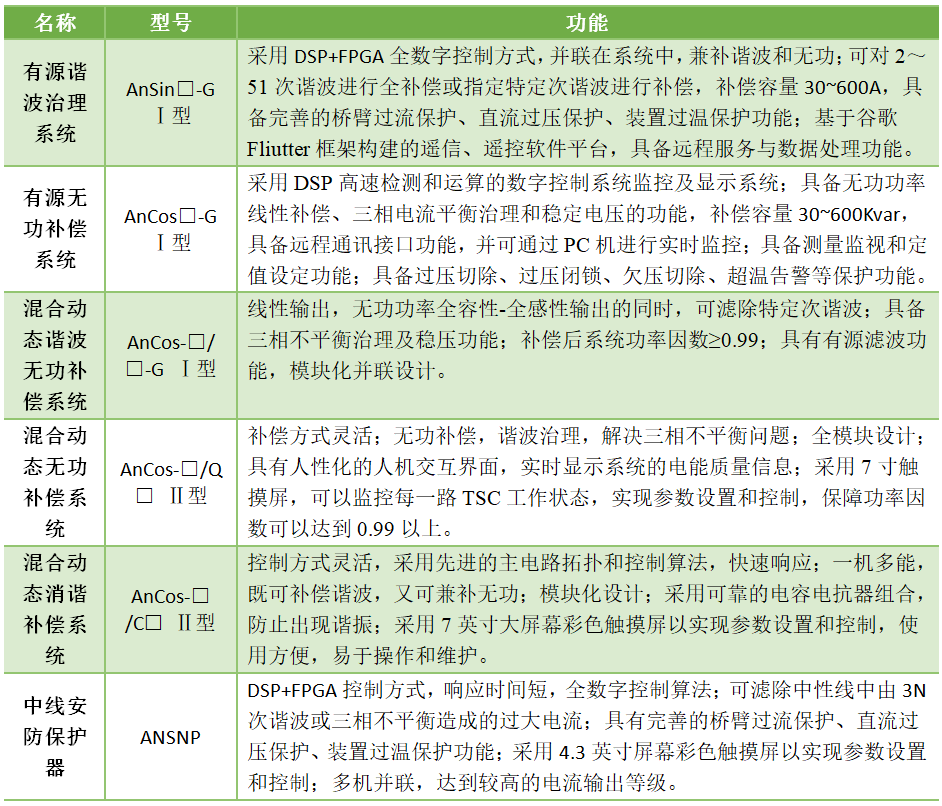

3、配置方案

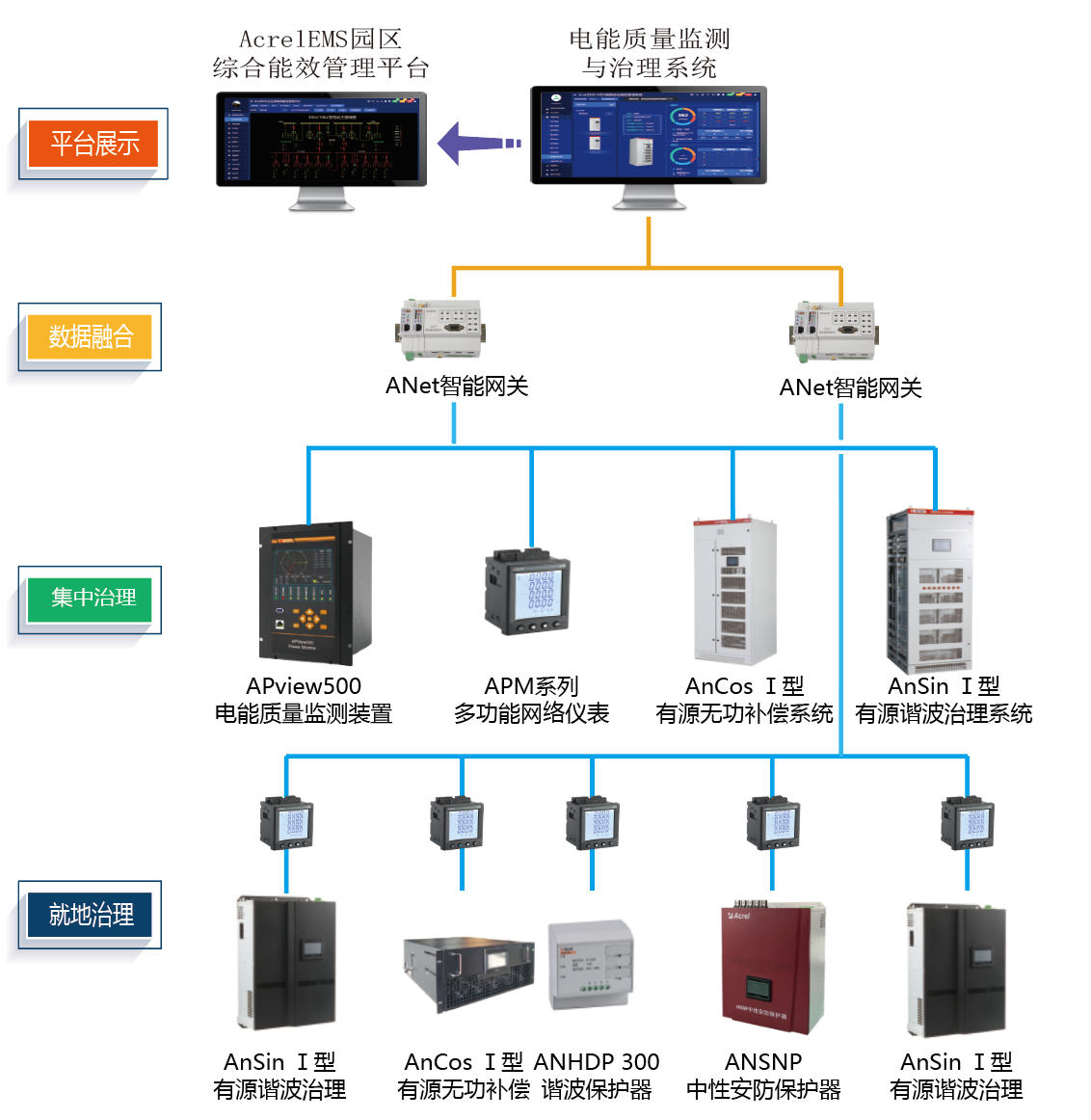

4、典型組網圖
5、系統功能
顯示有源濾波和無功補償裝置運行情況，包括補償電流、負荷電流，電網電壓，IGBT上下橋臂溫度等。
